Třídicí lopaty Cobra řady L a XL

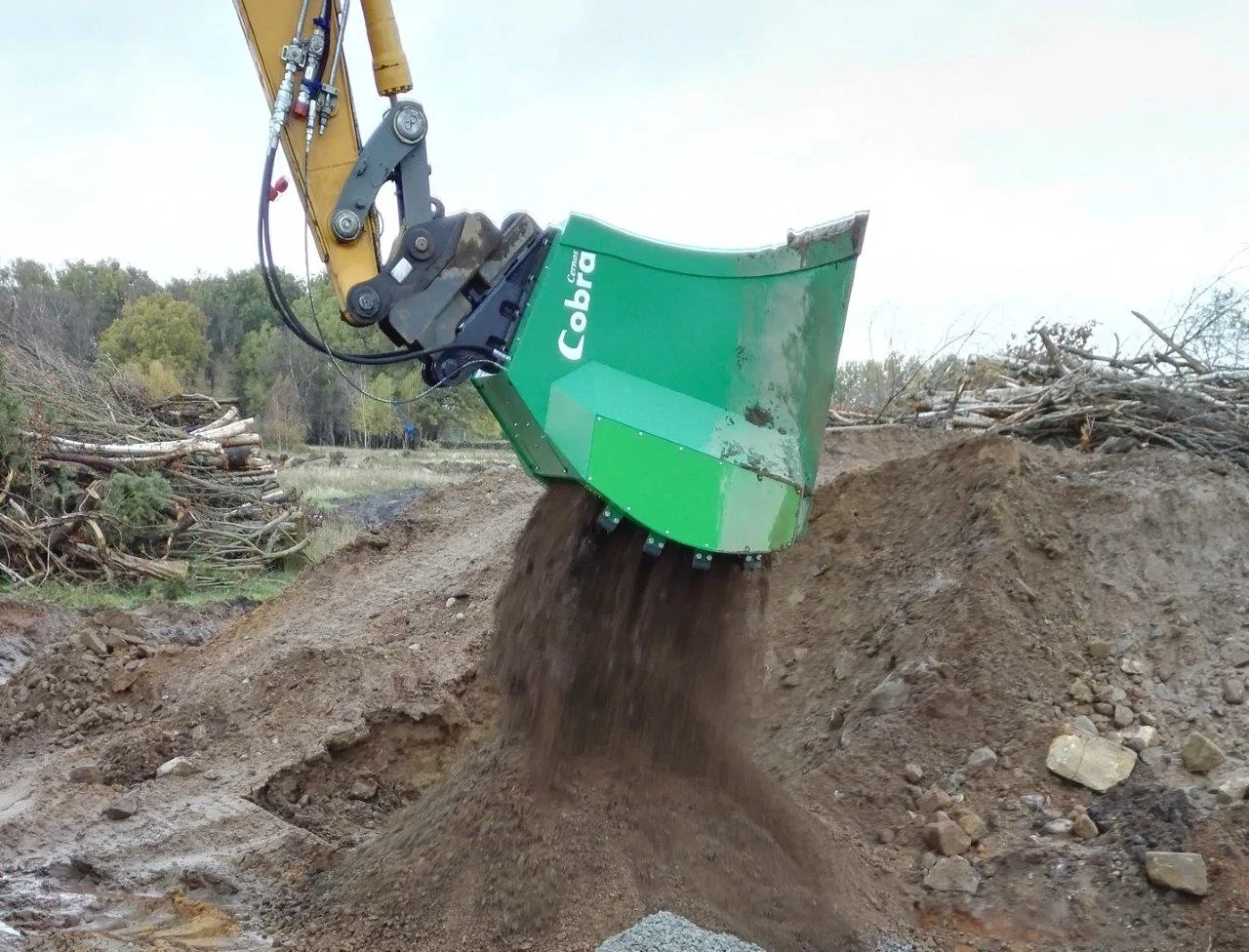

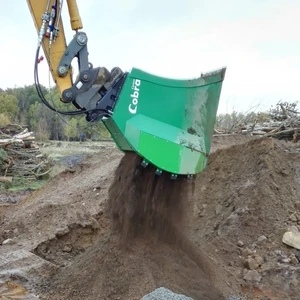

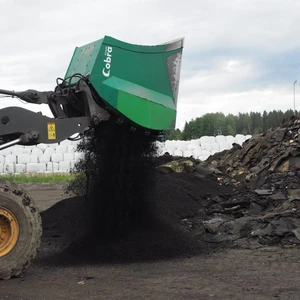

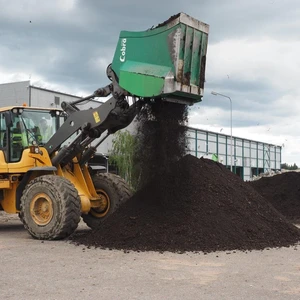

Třídící a drticí lopaty Cobra řady L a XL jsou určeny pro nakladače od 10 tun a rypadla od 22 tun, používají se pro nejrůznější aplikace a tam, kde je kladen důraz na vysoký hodinový výkon. Díky dvěma radiálním pístovým hydromotorům mají v každé situaci dostatek výkonu.

4 modely třídicích lopat o objemech od 2,1 do 6,5 m3
čtyři typy bubnů - třídicí, třídicí a drticí, dva typy homogenizačních, výstupní frakce 0-10 mm, 0-15 mm, 0-25 mm, 0-35 mm, 0-40 mm, 0-50 mm, 0-65 mm a 0-75 mm
lopaty jsou standardně v provedení HD a již vybaveny dvěma radiálními pístovými hydromotory se zdvojenými řetězovými rozvody. Pro práci s velmi abrazivními materiály lze lopatu zesílit dodatečnými Hardoxovými pláty v místech toku materiálu, zvolit dodatečný šroubovaný podbřit atd.

Příklady použití třídicích a drticích lopat Cobra

třídění vykopané zeminy na obsypový materiál pro zpětný zásyp potrubí, kabelů při stavbě inženýrských sítí
drcení, promíchání a provzdušnění kompostu, bioodpadu, třídění a drcení již hotového kompostu před expedicí
drcení kůry, míchání zeminových substrátů, těžba rašeliny
třídění stavební suti s velkým podílem zeminy, do drtičky jde jen čistý materiál, snížení celkové hmotnosti drceného materiálu přináší úspora nákladů na drcení stavebního odpadu
třídění frézovaného asfaltu a využití recyklátu pro výstavbu komunikací technologií za studena, případně jeho využití do různých podkladních vrstev
předtřídění materiálu před stacionárními třídičkami a jejich plnění v jedné operaci
drcení odpadního pórobetonu, sádrokartonových desek, skla atd.
rozmělnění hrud uhlí, soli, vápence, škváry, zmrzlé zeminy atd.
rekultivace a neutralizace kontaminovaných zemin přimícháním vhodného aditiva
stabilizace zemin vápnem nebo cementem
zapracování vodárenských kalů do kompostu

Model	Doporučená hmotnost nosiče (t)		Hmotnost zařízení (kg)	Výstupní frakce mm)		Objem lopaty (m³)	Třídící plocha (m²)	Průtok hydr. oleje (l/min)	Tlak hydr. oleje (bar)
	Rypadlo	Nakladač		Třidicí/drticí	Homogenizační
L3-120	16-24	10-15	1600	10,15,20,25,35	50, 75	1,7	1,0	90-140	210
L3-180	24-30	14-20	2000	10,15,20,25,35	50, 75	2,4	1,5	90-140	210
L3-240	28-35	16-24	2700	10,15,20,25,35	50, 75	3,5	1,8	180-280	210

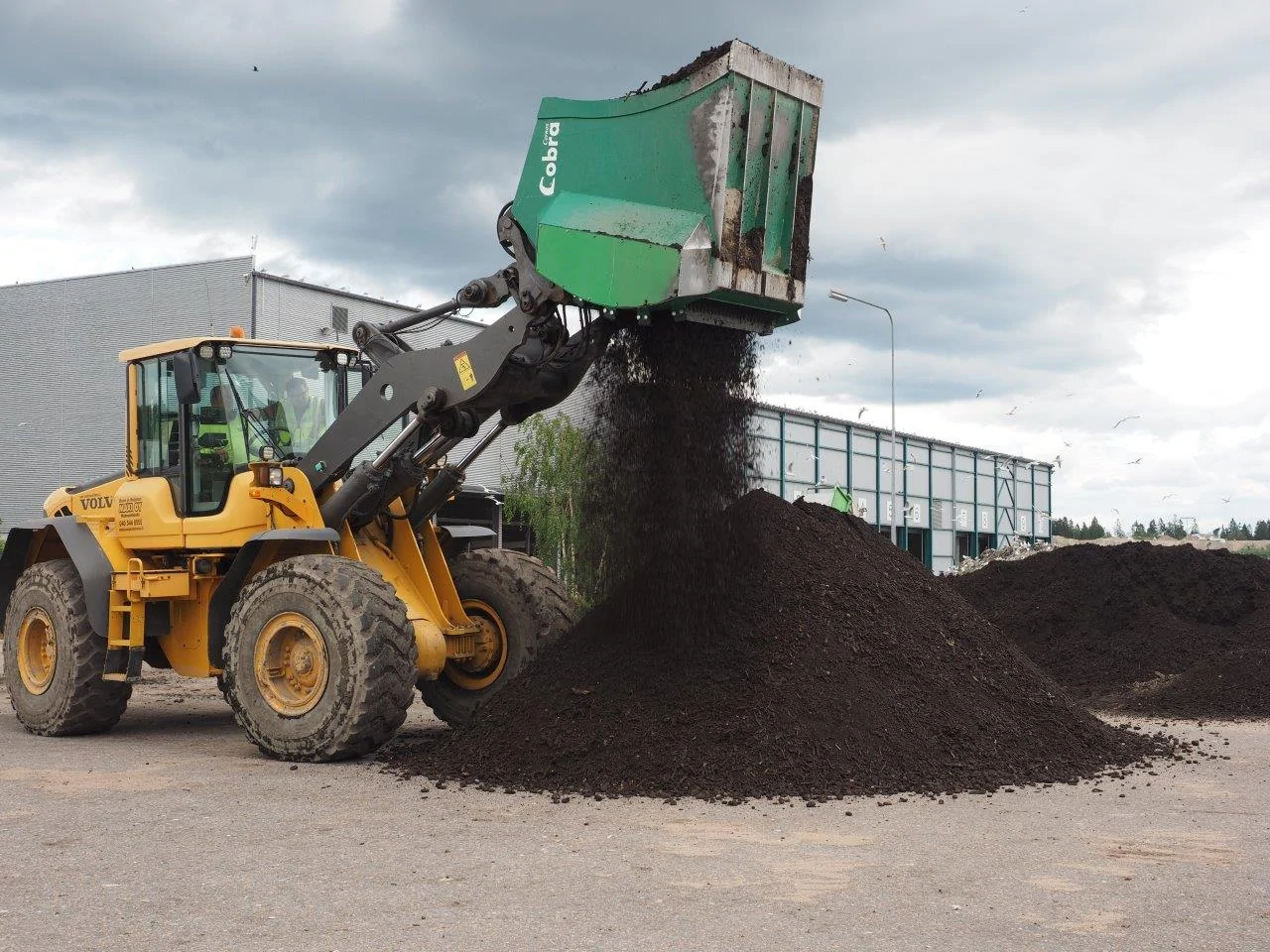

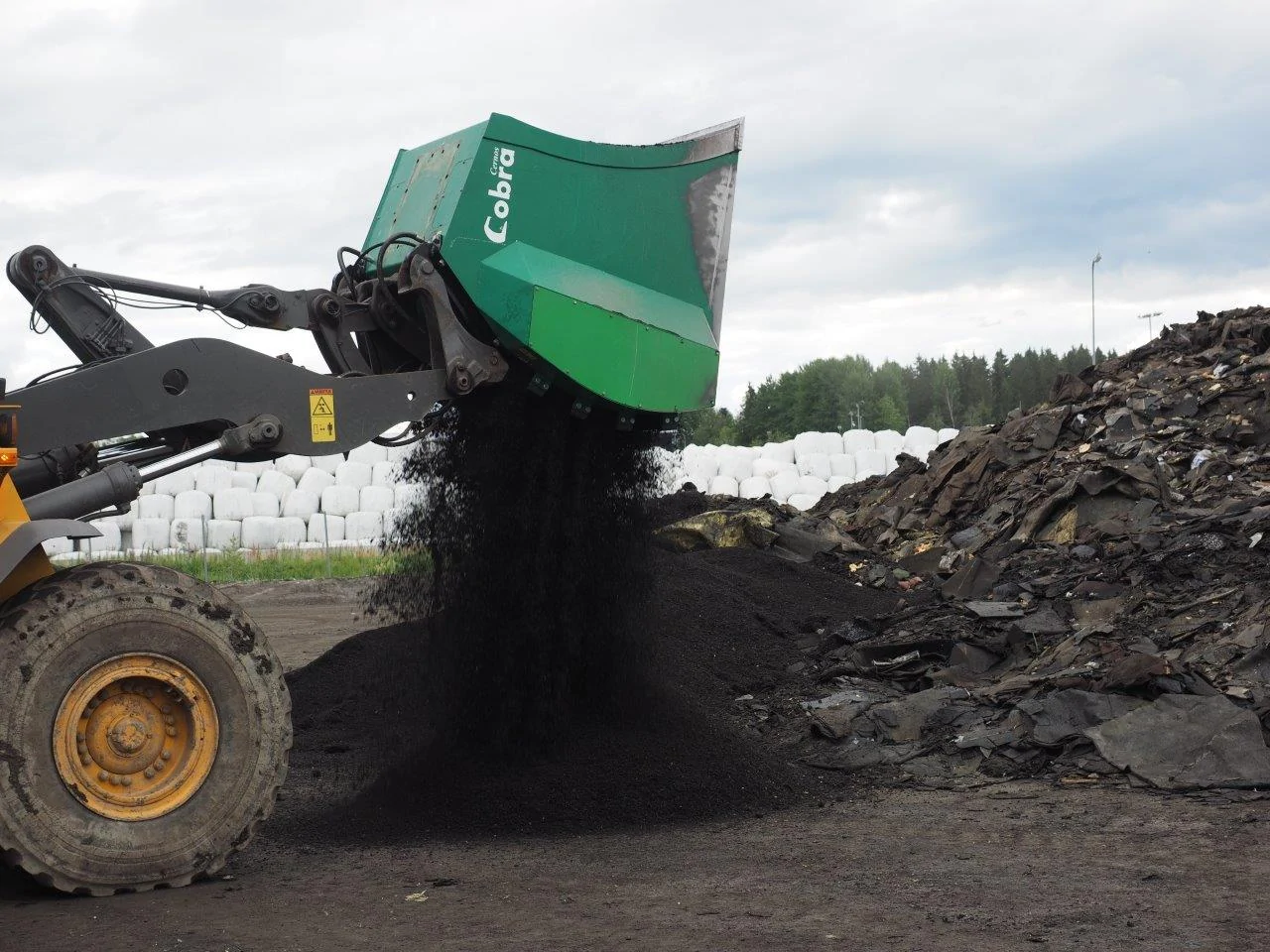

L4-120	22-28	13-18	2000	10,15,20,25,35	50, 75	2,1	1,2	140-220	210

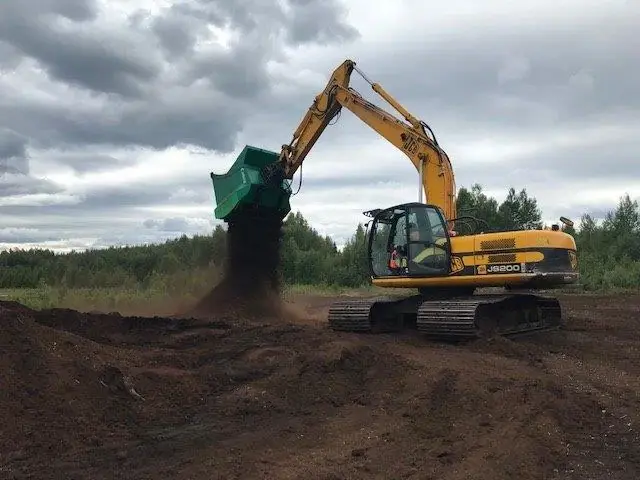

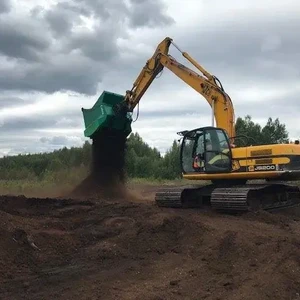

L4-180	28-35	16-24	2600	10,15,20,25,35	50, 75	3,2	1,8	140-220	210
L4-240	35-45	18-30	3500	10,15,20,25,35	50, 75	4,4	2,4	280-280	210

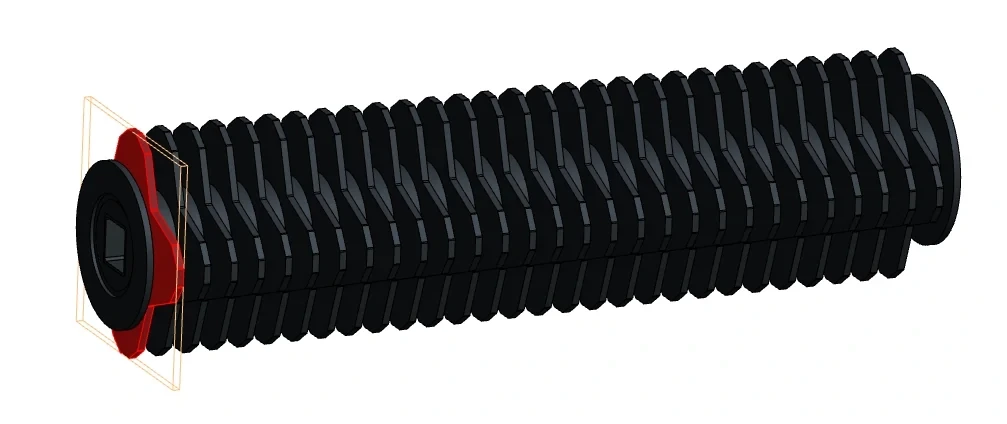

Třídicí buben

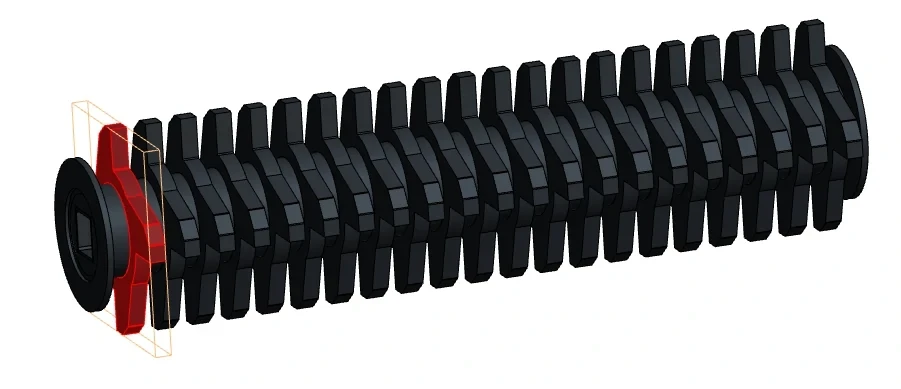

Drticí buben

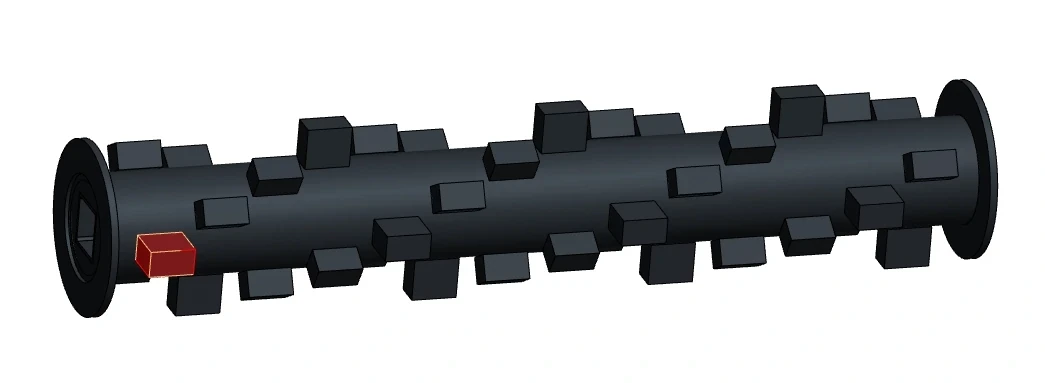

Homogenizační buben

třícicí bubny mají oblé hrany pro minimalizování drticího efektu, minimalizování nežádoucího vzniku úlomků kamení nebo jíných materiálů, které například při liniových stavbách mohou poškodit potrubí, kabelové vedení atd.
drticí bubny mají v jednom směru hranu, která drtí, v opačném směru jsou oblé a třídí
homogenizační bubny jsou určené k míchání, na vlhké materiály, na drcení, jejich konstrukce bubnu minimalizuje možnost zalepení

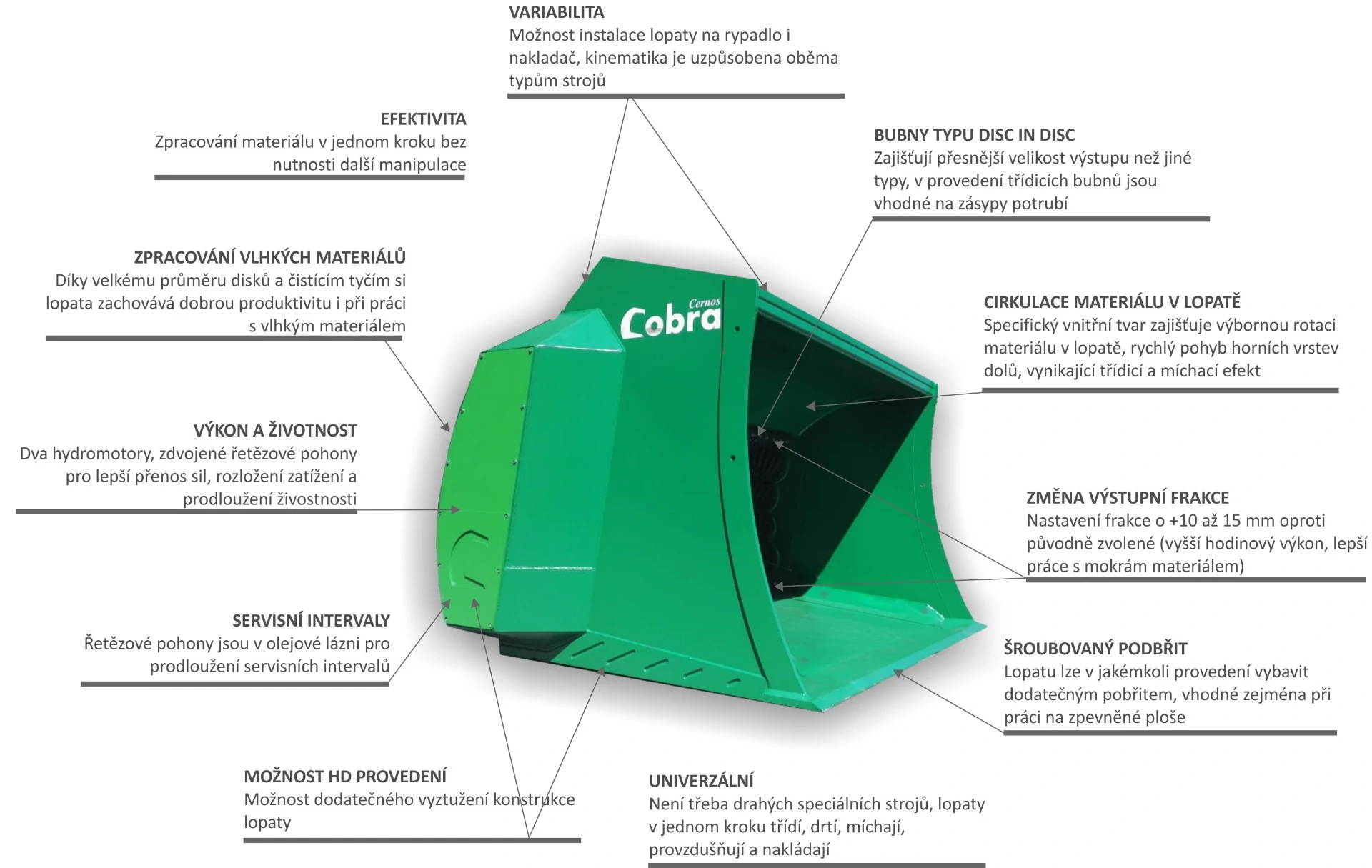

optimální poměr mezi hmotností lopaty, objemem a robustností konstrukce lopaty
rovné vnitřní strany násypky lopaty zajišťují rychlejší propad materiálu přímo k pracovním bubnům a brání ulpívání a lepení materiálu v rozích lopaty
výstupní frakce od 0-10 mm až po 0-25 mm jsou vhodné pro třídění zeminy, zpracování výkopku na zásypový materiál, finální úpravu kompostu namísto rotačních sít, kdy lopata materiál částečně podrtí a rozmělní hroudy
frakce 0-50 mm resp. 0-75 mm je vhodná pro míchání a provzdušňování kompostu, drcení biologicky rozložitelného odpadu, keramiky, skla, míchání kalů a tuhých paliv atd.
možnost přizpůsobení lopaty specifickým požadavkům zákazníka, např. pro náročnější aplikace je možno lopatu vybavit dvěma hydromotory a zdvojenými řetězovými rozvody, pro práci s abrazivními materiály lopatu vybavit dodatečnými Hardoxovými pláty v místech toku materiálu, pro instalaci na teleskopické manipulátory zvolit hydromotor bez nutnosti vybavení přepadem přímo do hydraulické nádrže atd.
