Nakládací a manipulační drapáky Kinshofer

Nakládací drapáky KINSHOFER s horizontálně uloženým hydraulickém válcem jsou k dispozici pro každodenní rutinní práce pro mini a midi rypadla od provozní hmotnosti do 10t. Díky horizontálně uloženému válci mají maximální výšku nakládky, synchronizované otevírání a zavírání díky robustní vyrovnávací tyči a díky tomu vynikající vlastnosti kopání a vysokých uzavíracích sil.

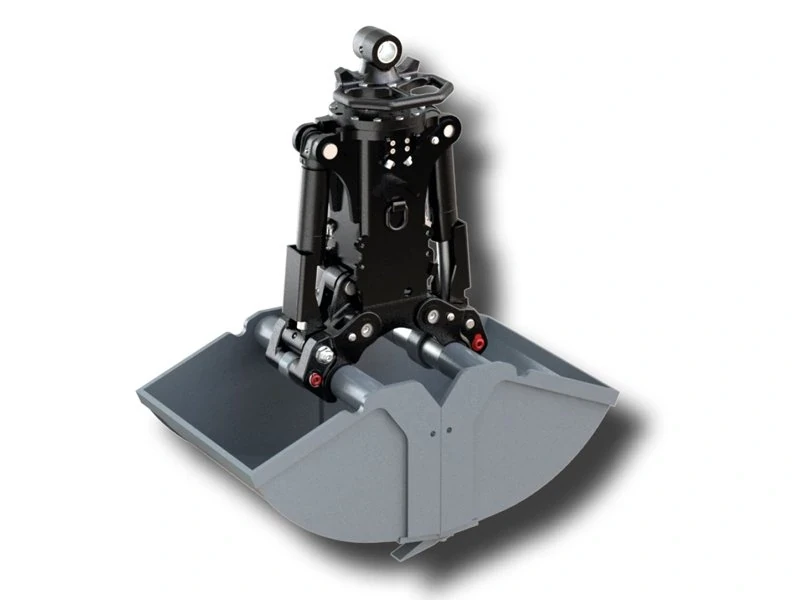

Nakládací drapáky KINSHOFER s vertikálně uloženými hydraulickými válci jsou ideálním nástrojem pro zemní práce a výkopy. Dobré výsledky při práci jsou zajištěny vysokou uzavírací silou.

Břity vyrobené z oceli 500 HB a velkorysý systém ložisek přispívají k dlouhé životnosti drapáků.

Šroubované zuby lze v případě potřeby snadno vyměnit.

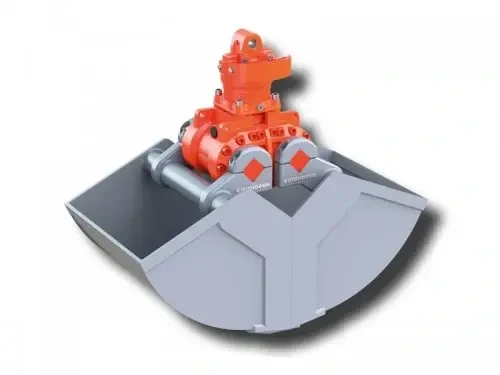

Alternativně lze zvolit drapáky s pohonem HPXdrive. Spolehlivost revolučního HPXdrive v kombinaci s robustními, všestrannými těžebními čelistmi. Díky systému HPXdrive je pohybová a uzavírací síla čelistí konstantní a synchronizovaná, vytvářená dvěma dutými hřídeli, které se otáčejí proti sobě a mají šroubovitý závit, hydraulicky poháněný jediným pístem. Už nejsou potřeba žádné hydraulické válce!

Pohon má prodlouženou životnost až 50% oproti konvenčním systémům a integrované samomazání, protože pohonná jednotka je uložena v permanentní olejové lázni, a také kompaktní konstrukce, díky níž je HPXdrive odolný vůči nečistotám.

Univerzálnost je znásobena možností výměny čelistí, které lze snadno namontovat na tělo drapáku.

Perfektní alternativa k válcovým drapákům, které nejen šetří čas a náklady, ale také usnadňují každý úkol.

Model	Doporučená hmotnost nosiče	Hmotnost zařízení (kg)*	Rozevření čelistí (mm)	Šířka čelistí (cm)	Objem (l)**	Průtok hydr. oleje čelisti (l/min)	Tlak hydr. oleje. čelisti (bar)	Průtok hydr. oleje otoč (l/min)	Tlak hydr. oleje otoč (bar)
C02H	1-2	100	725	250-400	25-45	10-40	200	15-50	320
C03H	2-3,5	150	930	250-500	45-95	25-75	260	15-50	320
C05H	3-6	160	1090	250-600	70-115	25-75	260	15-50	320
C05HPX	3-6	300	1110	400-800	115-230	40-75	320	15-50	320
C08H	4-9	200	1260	320-800	115-300	40-90	320	15-50	320
C08HPX	6-9	320	1250	400-800	145-300	40-75	320	15-50	320
C08V	4-9	350	1260	325-800	115-300	40-90	320	15-50	320
C08VE	4-9	360	1330	325-800	115-300	40-90	320	15-50	320
C10H	6-10	340	1425	400-1200	170-540	40-120	320	15-50	320
C12VE	9-12	500	1645	325-800	125-330	40-120	320	20-50	320
C18VE	13-18	650	1650	335-1000	125-415	75-150	350	20-50	320
C25VE	19-25	1220	2015	425-1000	210-625	75-150	350	20-50	320
C30V	18-30	1250	2100-2300	1000-2000	830-2000	120-200	350	20-50	350
C40VHD	18-40	1950	2400-3000	1250-2300	1250-4000	120-200	350	20-50	350
C40HPX	18-40	2200	2420-3020	825-2500	1250-5000	120-300	250	25-60	350
C60VHD	40-65	2650	2400-3200	1800-2500	1800-5000	120-200	350	20-30	140
C100VHD	60-100	5200	3900	2200	7000	200-400	350	20-40	140

*hmotnost se mění dle šíře čelisti
** objem se mění v závislosti na šíři čelistí

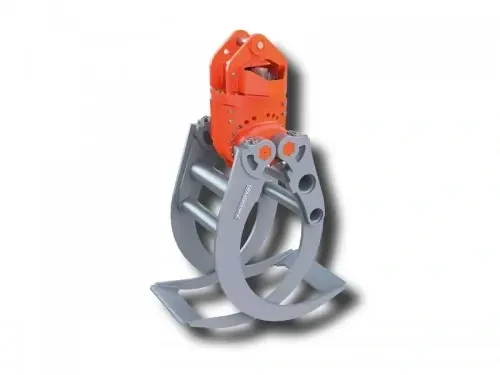

Drapáky na dřevo

Drapáky na dřevo KINSHOFER jsou ideálním nástrojem pro manipulaci se dřevem. Bez ohledu na to, zda manipulujete více kmenů nebo jen jeden, díky vynikajícím zavíracím vlastnostem je zátěž pevně uchopena.

Použití 500 HB oceli při výrobě břitů zaručuje dlouhou životnost.

Drapáky KINSHOFER pro rýpadla do provozní hmotnosti 9 t vybavené revolučním systémem HPXdrive bez hydraulických válců a poskytují možnost výměny čelistí a použití pohonné jednotky pro jiné aplikace.

Model	Doporučená hmotnost nosiče	Hmotnost zařízení (kg)*	Rozevření čelistí (mm)	Šířka čelistí (mm)	Objem (m²)**	Průtok hydr. oleje otoč (l/min)	Tlak hydr. oleje. čelisti (bar)	Průtok hydr. oleje otoč (l/min)	Tlak hydr. oleje otoč (bar)
T20V	13-20	650	1970-2500	490	0,6-1,25	75-150	350	20-50	320
T30V	20-30	950	2185-3135	720	0,5-1,25	75-150	350	20-50	350
T30VHD	20-30	960	1945	586	0,75	75-150	350	20-50	170
T40VHD	25-40	1650	2590-3950	810	1,0-2,5	120-200	350	25-60	140
T40HPX	20-40	1910	2410-3770	810	1,0-2,5	120-200	350	25-60	140
T80VHD	40-80	2250	2850-4060	810	1,25-3,0	120-200	350	25-60	140

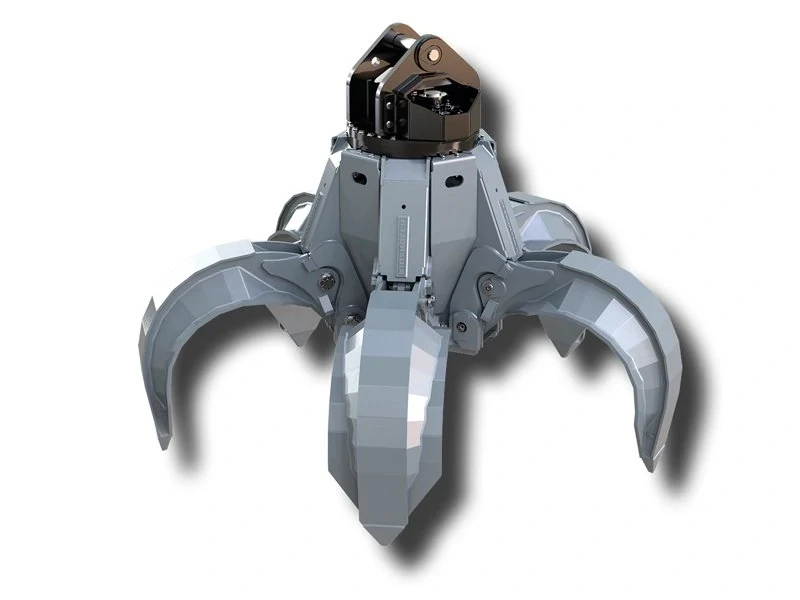

Polypové drapáky

Polypové drapáky KINSHOFER jsou výsledkem mnohaletých zkušeností, výzkumu, vývoje a testování ve spolupráci s našimi dceřinými společnostmi a klienty.
V průběhu let se drapáky dále rozvíjely a zlepšovaly, až do dnešní verze, která patří k nejlepším produktům na trhu!

Polypové drapáky řady P jsou k dispozici se třemi, čtyřmi nebo pěti čelistmi v závislosti na typu a verzi a ve čtyřech různých profilech čelistí pro perfektní přizpůsobení vaší práci:

Plně uzavřené čelisti (F)
Z poloviny uzavřené čelisti (H)
Široké hroty (W)
Úzké hroty (T)

V těle drapáku jsou chráněny veškerá hydraulická vedení. Hydraulické válce jsou vybaveny vyměnitelnými ochranami pístních tyčí a vybaveny utlumením koncových poloh hydraulických válců. Široké rozsahy otevírání zaručují dobré pronikání do materiálu a jeho uvolnění.

Model	Doporučená hmotnost nosiče	Hmotnost zařízení (kg)*	Rozevření čelistí (mm)	Objem (l)**	Průtok hydr. oleje otoč (l/min)	Tlak hydr. oleje. čelisti (bar)	Průtok hydr. oleje otoč (l/min)	Tlak hydr. oleje otoč (bar)
P22V	16-22	970	1910	450	50-150	350	20-50	320
P25VR HD	20-25	1980	2200-2250	600-800	50-200	350	20-30	170
P30VHD	20-30	1670	2130-2290	600-800	120-200	350	20-30	170
P40VHD/3	30-40	1660	2200-2835	600-1500	120-200	350	20-30	170
P40VHD/4/5	30-40	1830	2200	600-800	120-200	350	20-30	170
P51VHD	36-50	2050	2440-2840	1000-1500	120-200	350	20-30	170
P80VHD	50-80	3000	2770-3540	1500-3000	200-350	350	20-60	200
P120VHD	80-120	4500	3200-3910	2000-3000	200-350	350	20-60	200

*hmotnost se mění dle počtu a typu čelistí
** objem se mění v závislosti na max. rozevření čelistí
